Simulasi Jaringan dengan Cisco Packet Tracer

SIMULASI JARINGAN (Cisco Packet Tracer)

Membuat simulasi jaringan computer dengan menggunakan aplikasi Cisco Packet Tracer dengan10 Pc, 2 switch dan 1 server

Langkah 1

Untuk Membentuk Suatu Simulasi Maka,Terlebih Dahulu Buat Suatu Gambar Kerja / Object Pada Aplikasi Cisco Packet Tracer Dengan Cara, Mendrag Gambar Atau Mengklik Lalu Menempelkannya Pada Layar Kerja, Seperti Terlihat Pada Gambar Dibawah Ini

Lalu Dari Gambar 1.

Tambahkan Jumlah PC Menjadi 10 Buah Sesuai Dengan Perintah Pembuatan Simulasi Jaringan, Dengan Cara Mendrag Gambar End Device, Atau Mengkliknya Lalu Pilih Generic PC Dan Kemudian Tempelkan Pada Layar Kerja, Kemudian Tambahkan 2 Switch Tipe 2950-24 Dan 1 Server-PT, Dapat Dilihat Seperti Pada Gambar 2

Pada Gambar 2 Diatas Dapat Dilihat Bahwa Semua Devices Sudah Ada, Tinggal Menghubungkannya Dengan Connection

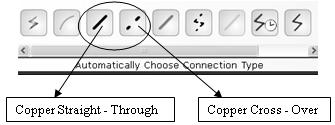

Catatan :
- Untuk Menghubungkan Antara Device Yang Sama Gunakan Connection / Kabel Copper Cross - Over
- Untuk Menghubungkan Antara Device Yang Berbeda Gunakan Connection / Kabel Copper Straight - Through
Maka Untuk Membentuk Suatu Jaringan Semua Device Harus Dihubungkan Dengan Connection / Kabel Penghubung Yang Sesuai Dengan Kesamaan Antar Devices,
Dapat Dilihat Pada Gambar 3
Jika Semua Device Sudah Terhubung Seperti Gambar 3 Diatas Maka, Masuk Kelangkag Ke-2 Dalam Pengesetan / Konfigurasi IP Dari Semua Device

Langkah 2
Pada Langkah Ke-2 Ini Kita Hanya Akan Melakukan Setting Konfigurasi Dari Setiap Devices Dengan Cara Mengklik Pada Gambar Device Yang Akan Kita Setting
A. Setting IP Server
- Klik Gambar Server (Pada Layar Kerja) → Dekstop → IP Configuration

- Isikan IP address pada Server, dan Default untuk Subnet Mask, kemudisan close
- Lalu pilih Config → DHCP → “Pastikan bahwa icon DHCP dalam keadaan On agar, pada pemberian alamat IP pada setiap Pc dapat dilakukan secara Dynamic (pemberian alamat Ip oleh server), lalu
- Jika sudah maka close
b. Setting IP pada Pc
- klik gambar Pc (pada layar kerja) → Desktop → IP Configuration
- isi IP address setiap pc berbeda hanya pada empat bagian terakhir yang berbeda
- isi default Subnet Mask untuk setiap Pc
- kemudian close, dan lakukan untuk ke-10 Pc yang ada
Catatan :
Dalam setting IP pada Pc ini bisa menggunakan Static (pemberian alamat IP manual) atau Dynamic (pemberian alamat IP oleh Server)

Langkah 3
Jika semua setting IP pada setiap device telah dilakukan maka, kita tinggal memeriksa apakah simulasi jaringan yang kita buat sudah benar-benar terkoneksi satu sama lain. Caranya adalah
Klik gambar seperti surat tertutup diatas kemudian tempelkan pada setiap device hingga muncul keterangan successful pada toolbar realtime, dalam hal ini device yang diperiksa adalah antara PC dan PC, kemudian PC dengan Server, jika semua diperiksa telah successful maka dapat dipastikan simulasi pembuatan jaringan kita telah berhasil, jika tidak maka periksa kembali kesalahan yang terjadi. Atau dapat juga dilakukan dengan perintah Ping pada
Command prompt

03.19  X-Generation  No comments

Read More

PLC (Power Line Communication)

Jaringan internet murah via kabel listrik dari PLN. Ini adalah terobosan baru yang dilakukan oleh PT.PLN (persero) melalui anak perusahaannya PT. Indonesia Comnets Plus (PT Icon Plus).  Bagi masyarakat perkotaan, internet sudah menjadi kebutuhan sehari-hari. Pekerjaan rumah dan tugas siswa dapat dikerjakan di internet. Apabila kita menggunakan internet di warnet kita harus mengunakan biaya mahal. Apalagi jika kita berlangganan sendiri di rumah, besar sekali biaya yang harus dikeluarkan.

Ada kabar menggembirakan bagi pengguna internet, yaitu akses internet via kabel listrik. Dengan menggunakan internet via kabel listrik maka akan lebih murah. Teknologi ini disebut komunikasi kabel litrik (powrline communication).

Anak perusahaan PLN yang bernama PT. Indonesia Comnets Plus (PT Icon Plus) telah menyediakan internet via kabel listrik.

Cara kerja teknologi ini adalah dengan memindahkan sinyal-sinyal data frekuensi tinggi melalui jaringan kabel, sama dengan yang dipakai untuk membawa arus listrik ke rumah-rumah pelanggan.

Sinyal data sebenarnya tidak dapat melalui trafo atau alat penurun tegangan yang terdapat di gardu-gardu listrik. Oleh karena itu dibutuhkan alat yang dapat memadukan sinyal data dengan arus listrik tegangan rendah. Alat ini disebut unit pengkonsentrasi (concentrator unit).

Internet via kebel listrik juga membutuhkan modem. Modem pada sistem komunikasi kabel listrik disebut terminal jaringan (network termination). Selain itu, pengguna di rumah-rumah juga harus menyediakan router. Router adalah alat yang berfungsi untuk menyaring sinyal data dan memasukkannya ke peralatan elektronik, termasuk kmputer untuk internetatau telepon.

Sistem komunikasi kabel listrik termasuk komunikasi pita lebar (broadband) karena mampu mengirim data dengan kecepatan 2 hingga 4,5 MB per detik. Dengan demikian kecepatan internet via kabel listirk lebih cepat 15-30 kali daripada ISDN (Integrated Services Digital Network) atau jaringan komunikasi digital dunia.

Teknologi komunikasi kabel listrik telah dirintis sejak dasawarsa 1940an. Teknologi ini digunakan perusahaan listrik untuk mengukur pemakaian listrik dari jarak jauh dan mengendalikan peralatan di area jaringan mereka. Pada saat ini, di Amerika mulai merintis penggunaan kabel listrik untuk memberikan layanan akses bagi pelanggan listrik.

Berdasarkan uji coba penggunaan internet via kabel listrik yang telah dilakukan oleh PT Icon Plus ternyata penggunaan internet via kabel listrik terbukti aman bagi pengguna dan kemampuannya juga tidak perlu diragukan. Internet ini juga aman dari kemungkinan peralatan tersambar petir karena beroperasi pada waktu hujan.

Penggunaan internet via kabel listrik tidak menyebabkan lonjaknya biaya listrik, pelanggan hanya menambah biaya Rp10.000 per bulan., murah sekali bukan? silakan hubungi kantor cabang PLN terdekat untuk informasi lebih lanjut atau kunjungi situs resminya di www.iconpln.net.id atau silakan klik disini untuk mengubungi publik relationship.

03.17  X-Generation  No comments

Read More

Cara Membuat Daftar Link Sahabat Blogger

Malam Agan-agan ganteng , juga Kakak" cantiknya :) Pada kesempatan kali ini, saya akan share tentang widget default yang sudah disediakan oleh blogger. Ya, widget blogroll nama kerennya, widget ini akan memudahkan kita untuk memasang link blog sahabat blogger di blog anda. Selain itu, kelebihan widget ini menurut saya adalah adanya pilihan untuk menampilkan postingan terakhirnya disertai dengan gambar mininya sehingga sangat baik dan menunjang aktifitas blogwalking.

langsung saja cara pemasangannya:

1. Dashboard blogger
2. tata letak
3. pilih tambah gadget
4. pilih daftar blog
5. Pilih tambah blog, tampilannya sebagai berikut:


6. masukkan url blog yang ingin ditampilkan di blog anda.

Apa kelebihan widget ini?

• cara pasangnya sederhana, tidak perlu edit HTML
• ada pengaturan jumlah tampilan blog sahabat blogger.

widget ini, sebelumnya saya tidak pernah pasang. Tapi setelah sahabat blogger saya muroi-elbarezy memasukkan blog saya di daftar blogrollnya, saya pun tertarik dan ternyata widgetnya sangat bagus menurut saya.

sekian dan wassalam
